Modélisation d'un terrassement
|
Modélisation d'un terrassement |

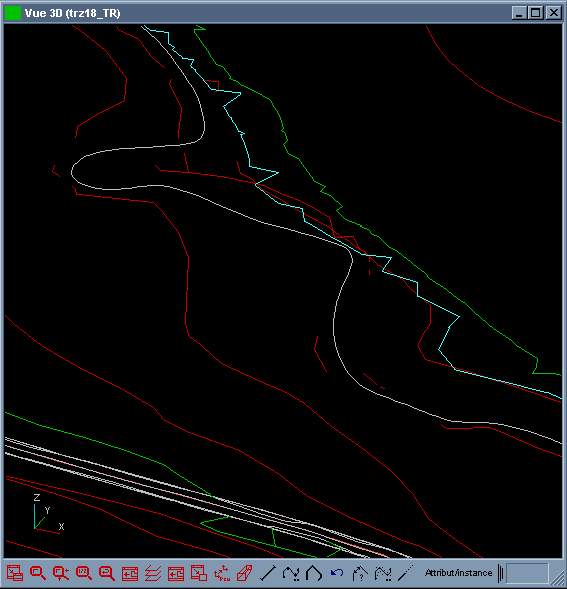

Création de la ligne d'axe
Cette ligne d'axe "axe_chemin_RG" est
crée
en s'appuyant sur une courbe "cadwin".

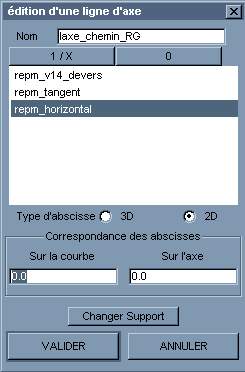

On lui affecte un repère mobile "repm_horizontal"
destiné à donner l'orientation de la plateforme.
 |
 |

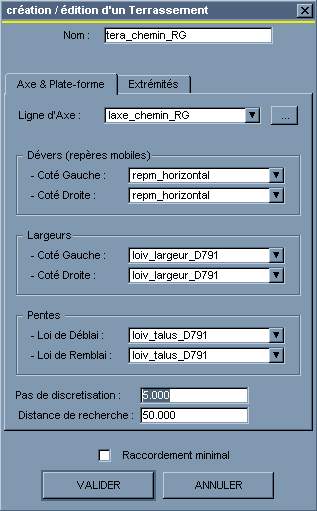

Création du terrassement
Le terrassement est généré le long de la ligne
"axe_chemin_RG".
Les devers sont définis par le
repère
"repm_horizontal".
Les largeurs sont définies par la loi
de variation " loiv_largeur_D791"
(même largeur de chaque côté.
Les déblais et remblais sont
définis
par la loi de variation "loiv_talus_D791".
 |
 |
